CONECTORES DE COBRE PARA COMPRESIÓN EN FRÍO

CONECTORES DE COBRE PARA COMPRESION EN FRIO
conectoresCG

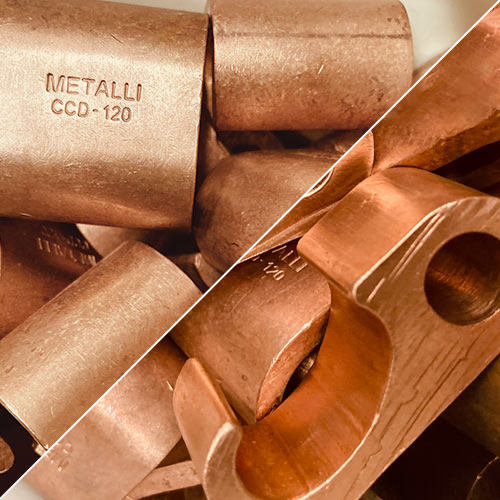

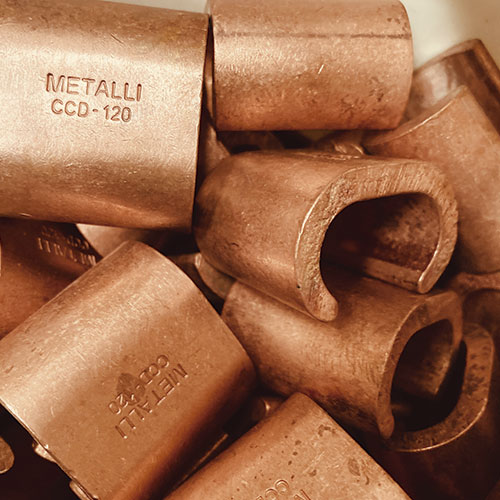

CONECTORES DE COBRE PARA COMPRESIÓN EN FRÍO

Conector a compresión en frío fabricado bajo norma IRAM por extrusión de cobre electrolítico 99.99% de alta conductividad. Para realizar derivaciones cable-cable / jabalina-cable, con amplio rango de aplicación. La compresión se realiza utilizando una herramienta hidráulica que aplica una fuerza de 12 tn/cm2, obteniendo una unión muy segura y de rápida ejecución.

Presenta alta resistencia a la corrosión, pudiendo ser enterrado en suelo u hormigón. Usos en puesta a tierra residencial, industrial, redes de transmisión o distribución de energía, subestaciones y telecomunicaciones.

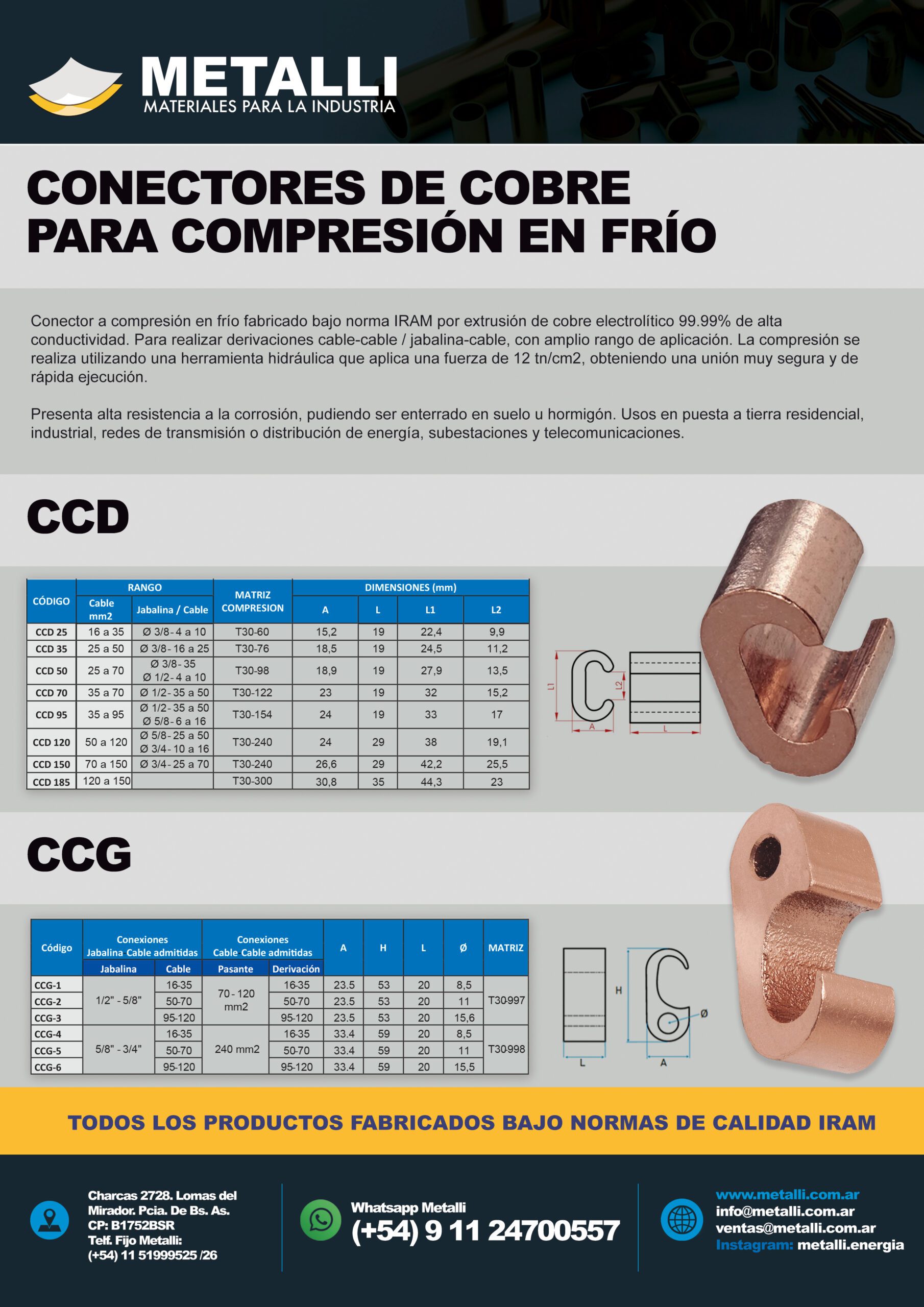

Descargar ficha técnica



CCD
CODIGO RANGO MATRIZ DE COMPRESIÓN DIMENSIONES (MM)
CABLE MM2 JABALINA / CABLE A L L1 L2
CCD25 DE 16 A 35 Ø 3/8 – 4 A 10 T 30-60 15,2 19 22,4 9,9
CCD35 DE 25 A 50 Ø 3/8 – 16 A 25 T 30-76 18,5 19 24,5 11,2
CCD50 DE 25 A 70 Ø 3/8 – 35

Ø 1/2 – 4 A 10

 T 30-98 18,9 19 27,9 13,5
CCD70 DE 16 A 70 Ø 1/2 – 35 A 50 T 30-122 23 19 32 15,2
CCD95 DE 35 A 95 Ø 1/2 – 35 A 50

Ø 5/8 – 6 A 16

 T 30-154 24 19 33 17
CCD120 DE 50 A 120 Ø 5/8 – 25 A 50

Ø 3/4 – 10 A 16

 T 30-240 24 29 38 19,1
CCD150 DE 70 A 150 Ø 3/4 – 25 A 70 T 30-240 26,6 29 42,2 25,5
CCD185 DE 120 A 150 T 30-300 30,8 35 44,3 23





CCG
CODIGO CONEXIONES JABALINA CABLE ADMITIDAS CONEXIONES JABALINA CABLE ADMITIDAS A H L Ø MATRIZ
JABALINA CABLE PASANTE DERIVACIÓN
CCG-1 1/2″ – 5/8″ 16 – 35 70 – 120MM2 16 – 35 23,5 53 20 8,5 T 30-997
CCG-2 50 – 70 50 – 70 23,5 53 20 11
CCG-3 95 – 120 95 – 120 23,5 53 20 15,6
CCG-4 5/8″ – 3/4″ 16 – 35 240MM2 16 – 35 33,4 59 20 8,5 T 30-998
CCG-5 50 – 70 50 – 70 33,4 59 20 11
CCG-5 95 – 120 95 – 120 33,4 59 20 15,5
